동력전달[Power Train]12 - 동력전달(Power Train)(1)

 안녕하세요. 찰리입니다.

 월요일. 기계장치 그리기 시간입니다.

 동력전달에 대한 기계장치 그려보기. 이번 주 부터는 지금까지 나온 장치들을 이용해서 바퀴를 굴려보겠습니다. 그렇다고 아예 없는 것을 새로 만들지는 않을테고 기존의 형태들을 간단하게만 그려보겠습니다. 첫시간이니까 힘으로 떼우는 것부터 시작할께요.

<준비물>

 동력전달(Power Train)(1)

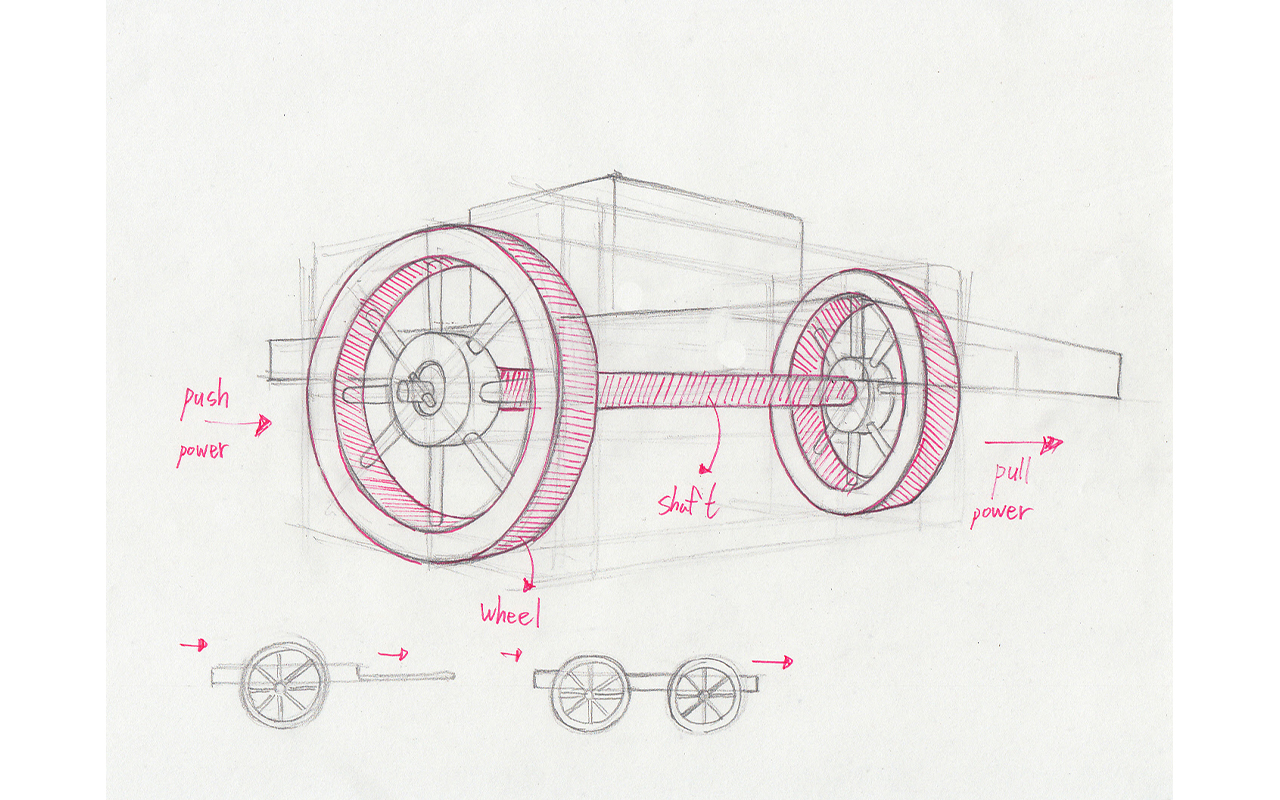

 바퀴로 동력전달 첫 시간은 회전축에 연결된 수레를 직접 끄는 것입니다. 가장 기초적인 수레의 형태죠. 인간이나 동물의 힘으로 끌거나 뒤에서 밀어서 동력을 일으킵니다.

 영상으로 보겠습니다.

 이렇게 예전에 그려보았던 바퀴들을 가져와서 간단하게 수레만 만들어봤습니다. 이번 시간의 주요 요소는 축과 축에 연결된 바퀴로의 동력전달입니다. 다음 주 부터는 조금 더 제대로 된 동력 전달을 그려보겠습니다.

 오후에는 크로키 시간으로 찾아오겠습니다. 감사합니다.
