투시[Perspective]28 - 4점 공(4p Ball)

 안녕하세요. 찰리입니다.

 월요일. 사물 그리기 시간입니다.

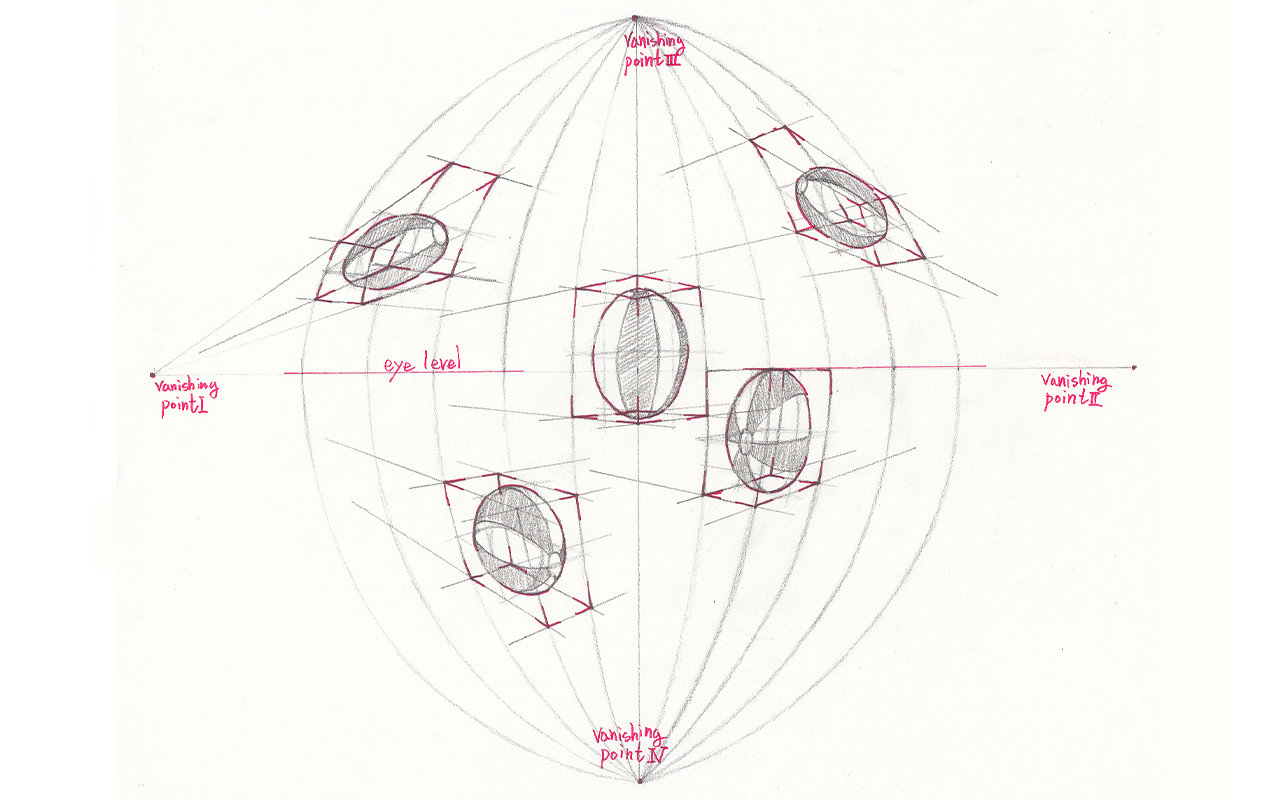

 사물을 그리기를 위한 투시 연습을 하고 있습니다. 4점 투시 마지막 시간으로 구를 이용하여 공을 그려보겠습니다. 공 중에서 그리기 쉽게 알록달록한 비치발리볼을 선택했습니다. 바로 시작할게요.

<준비물>

  4점 공(4p Ball)

 Step 1 - 눈높이선(Eye Level)을 긋습니다. 눈높이선을 기준으로 위쪽은 올려다보는 시선이 될 것이고 아래는 내려다보는 시선이 되겠습니다. 그리고 눈높이선의 중앙에서 수직선을 긋습니다.

 Step 2 - 눈높이선에서 대상을 그리기 위한 범위를 점을 3개씩 찍어 표시합니다.

 Step 3 - 3번 소실점과 4번 소실점, 그리고 수평선에 찍어놓은 임의의 점을 연결하는 곡선들을 그립니다.

 Step 4 - 임의의 선들 중에서 중앙의 선들에 높이를 정하는 점을 위아래 2개씩 찍고 1번 소실점과 2번 소실점을 연결합니다. 2점 투시와 비슷한 방법입니다.

 Step 5 - 소실점과 연결되면서 자연스럽게 연결된 임의의 선들 중 양옆의 선에 교차된 지점으로 다시 1, 2번 소실점을 연결하여 교차점을 형성합니다.

 Step 6 - 선들을 정리하여 곡선을 가진 육면체를 그립니다.

 Step 7 - 연속된 4개의 면을 정해서 가로 중심선을 긋고 다시 세로로 교차하는 중심선을 긋고 원을 그립니다.

 Step 8 - 두 원을 범위로 한 구를 그립니다.

 Step 9 - 구를 관통하는 중심선을 긋고 비치발리볼의 줄무늬를 그려서 완성합니다.

 영상으로 보겠습니다.



 이렇게 4점 투시까지 그려보았습니다. 이제 투시는 끝나는 걸까요? 아닙니다. 다음 주 부터는 5점 투시가 시작됩니다.

 오후에 기계장치 그리기로 다시 찾아오겠습니다. 감사합니다.
