투시[Perspective]26 - 4점 책(4p Book)

 안녕하세요. 찰리입니다.

 월요일. 사물 그리기 시간입니다.

 사물을 그리기를 위한 투시 연습을 이어서 하고 있습니다. 4점 투시에서도 기본 도형을 이용해서 사물을 그리는 시간이 왔군요. 3주면 4점 투시도 끝이 난다는 이야기죠. 우선 이번 시간에는 육면체를 이용한 책 그리기 입니다. 그려볼게요.

<준비물>

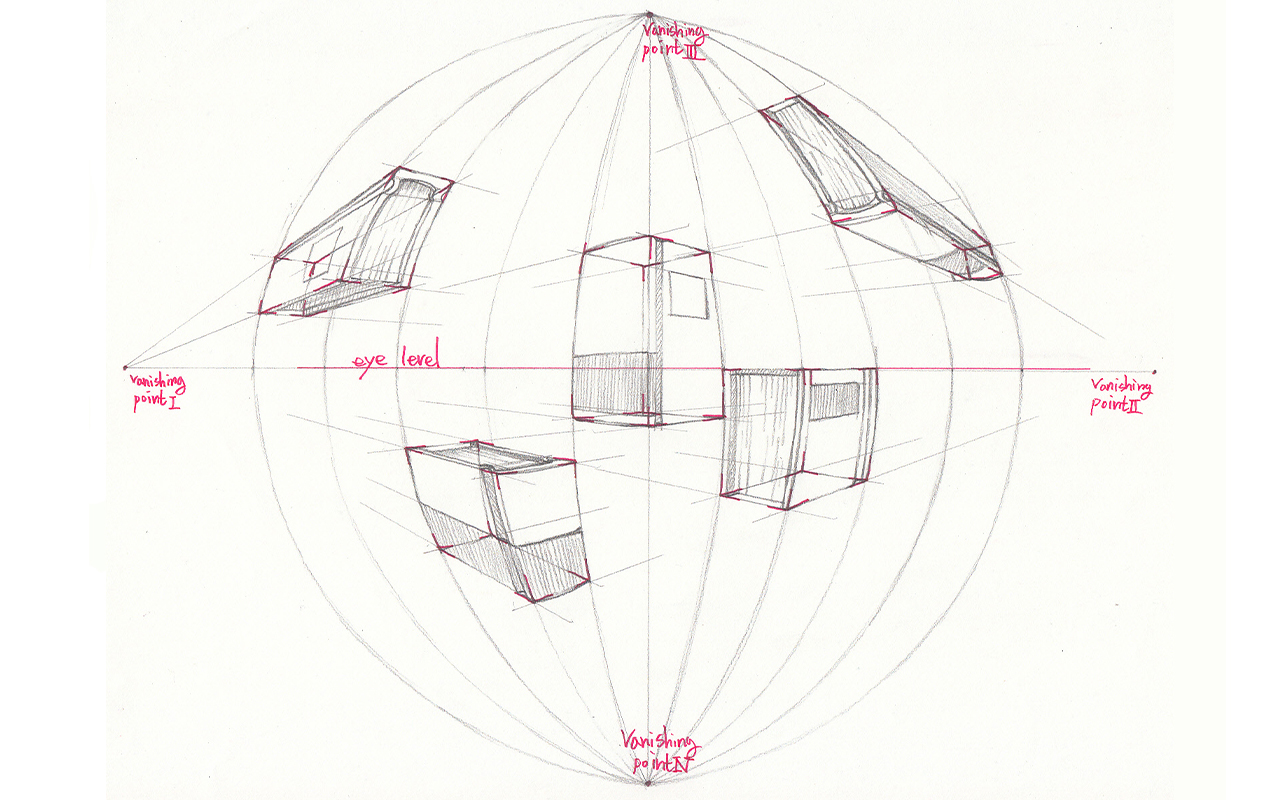

  4점 책(4p Book)

 Step 1 - 눈높이선(Eye Level)을 긋습니다. 눈높이선을 기준으로 위쪽은 올려다보는 시선이 될 것이고 아래는 내려다보는 시선이 되겠습니다. 그리고 눈높이선의 중앙에서 수직선을 긋습니다.

 Step 2 - 눈높이선에서 대상을 그리기 위한 범위를 점을 3개씩 찍어 표시합니다.

 Step 3 - 3번 소실점과 4번 소실점, 그리고 수평선에 찍어놓은 임의의 점을 연결하는 곡선들을 그립니다.

 Step 4 - 임의의 선들 중에서 중앙의 선들에 높이를 정하는 점을 위아래 2개씩 찍고 1번 소실점과 2번 소실점을 연결합니다. 2점 투시와 비슷한 방법입니다.

 Step 5 - 소실점과 연결되면서 자연스럽게 연결된 임의의 선들 중 양옆의 선에 교차된 지점으로 다시 1, 2번 소실점을 연결하여 교차점을 형성합니다.

 Step 6 - 선들을 정리하여 곡선을 가진 육면체를 그립니다.

 Step 7 - 임의로 면을 책등으로 선택하고 책표지의 두께를 설정하여 책의 형태를 만듭니다.

 Step 8 - 선을 정리하고 책 종이, 표지 등을 스케치하여 완성합니다.

 영상으로 보겠습니다.



 투시도 이제 점점 끝나가는 것 같네요. 언제 끝난다고는 이야기 할 수 없지만 조만간 다음 파트를 준비해야겠어요.

 오후에 기계장치 그리기로 다시 찾아오겠습니다. 감사합니다.
