시작(Beginning)09 - 직사각형(Rectangle)

 안녕하세요. 찰리입니다.

 스케치업 시작하기. 이번 시간에는 제가 가장 많이 사용하는 툴 중에 하나인 직사각형입니다. 이름 그대로 사각형을 만들어내는 도구인데요. 개체를 만들 때 기초적인 사각형이나 육면체로 이어 만들기가 가능합니다. 한번 움직여보죠.

<준비물>
 제가 공부를 할 때는 2017 Make 버젼이라는 무료 버젼을 사용했었는데 지금은 지원을 중단했다고 하네요. 다른 다운로드 루트가 아직 살아있는지 모르겠습니다. 스케치업 홈페이지에서 웹브라우져에서 작동할 수 있는 스케치업 프리 버젼이 있으니까 그것을 사용하시거나 정품을 구매하셔야 할 것 같아요.

 #직사각형(Rectangle)

 직사각형은 도구 모음이나 단축키 'R' 을 통해 사용할 수 있습니다. 사용법은  역시나 클릭과 드래그로 범위를 만들면 직사각형을 쉽게 만들 수 있습니다.

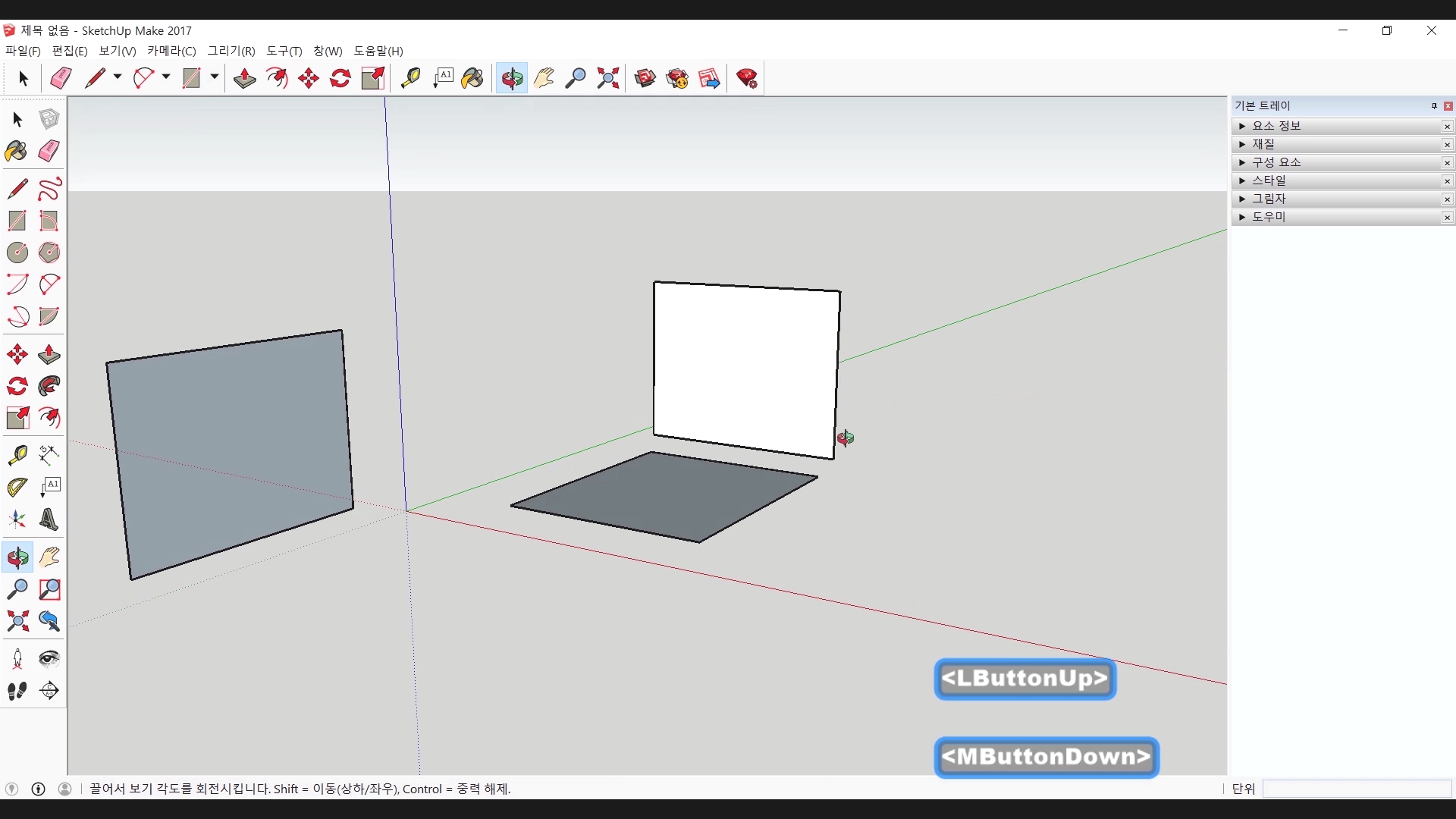

 다른 툴에서 처럼 직사각형에서도 방향키를 통해 X / Y / Z 축 방향의 직사각형을 고정하여 만들 수 있습니다.

 다음은 치수 입력입니다. 축을 정하고 클릭으로 범위를 정할 때 치수를 입력하면 해당하는 크기의 직사각형을 얻을 수 있죠. 이때 직사각형이기에 가로와 세로의 길이를 함께 입력해야합니다. '1000,1000' 이런 식으로 쉽표를 이용해서 가로 세로 치수를 구분하여 입력합니다.

 이번에는 직사각형 도구 옆에 있는 사각형 회전 툴에 대해 알아볼게요. 회전이란 말이 들어간 만큼 사각형의 기울기를 정한 후 사각형을 그립니다.

 역시나 방향키를 통한 축 고정이 가능합니다.

 치수 입력도 가능한데 단계가 많이 있습니다. 먼저 각도를 정하고, 첫 번째 길이를 정한 후 기울기각도와나머지 길이를 쉼표로 구분해서 사용합니다.

 #영상으로 보겠습니다.

 딱히 어려운 부분은 없죠? 사각형을 연결하여 다른 도형을 만들 수도 있지만 그 부분은 나중에 보여드릴게요. 이렇게 그려진 사각형은 육면체로 만들거나 선으로 분할해서 다른 형태의 기초로 만들 수도 있겠습니다.

 저는 내일 연필 소묘 시간으로 찾아오겠습니다. 감사합니다.
