Simple Modeling 17 - 책장 만들기(Bookshelf)

 안녕하세요. 찰리입니다.

 간단한 스케치업 모델링 연습 시간. 이번 시간에는 4단으로 이루어진 책장을 만들어 볼 거에요. 간단한 모델링을 만들려고하지만 이 부분은 필요하지 않을까하고 계속 추가하다 보면 어느 샌가 복잡한 형태가 되어버립니다. 이번에도 선을 넘지않게 가벼운 마음과 간단한 형태로 만들어보겠습니다.

<준비물>
 제가 공부를 할 때는 2017 Make 버젼이라는 무료 버젼을 사용했었는데 지금은 지원을 중단했다고 하네요. 다른 다운로드 루트가 아직 살아있는지 모르겠습니다. 스케치업 홈페이지에서 웹브라우져에서 작동할 수 있는 스케치업 프리 버젼이 있으니까 그것을 사용하시거나 정품을 구매하셔야 할 것 같아요.

 #책장 만들기(Bookshelf)

  Step 1 - 우선 책장의 첫 단을 만들기 위해 직사각형으로 시작하겠습니다. 밀기/끌기로 두께를 만들고, 뒷면과 옆면을 ctrl 키를 누른 밀기/끌기를 이용해서 만듭니다. 옆면은 선긋기로 모양을 그리고 밀기/끌기로 잘라내어 만듭니다. 옆면의 한쪽을 복사이동을 이용해 중심으로 옮겨와서 역시 밀기/끌기를 사용하여 중간 칸막이를 만듭니다. 뒤집힌 면들을 선택해서 면반전을 시켜주고 그룹화합니다.

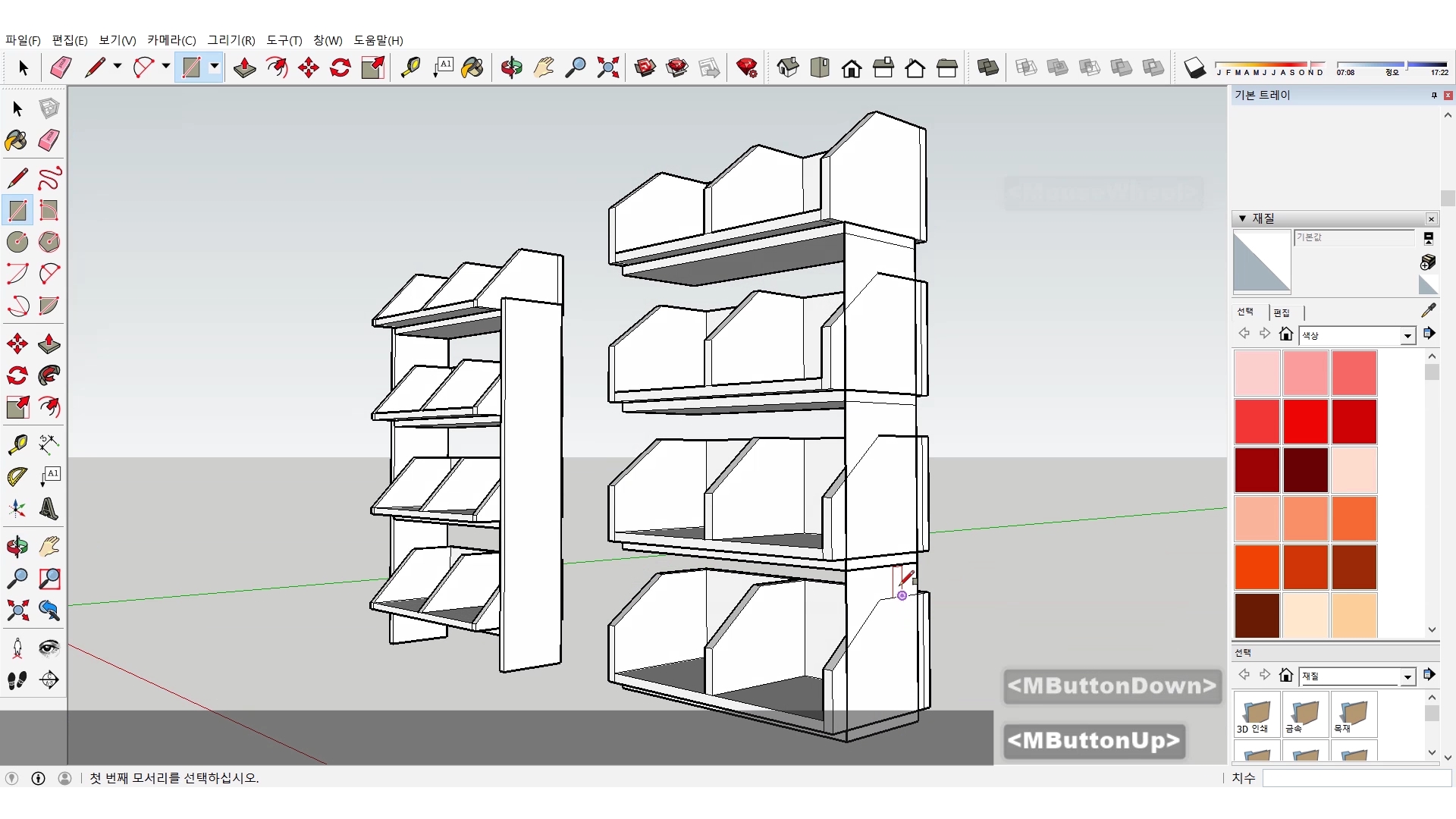

  Step 2 - 단 아래에 사각형을 그리고 밀기/끌기로 두께를 만들어서 단을 받치는 받침을 만듭니다. 완전히 만들어진 한 단을 이동 복사해서 4단으로 만듭니다.

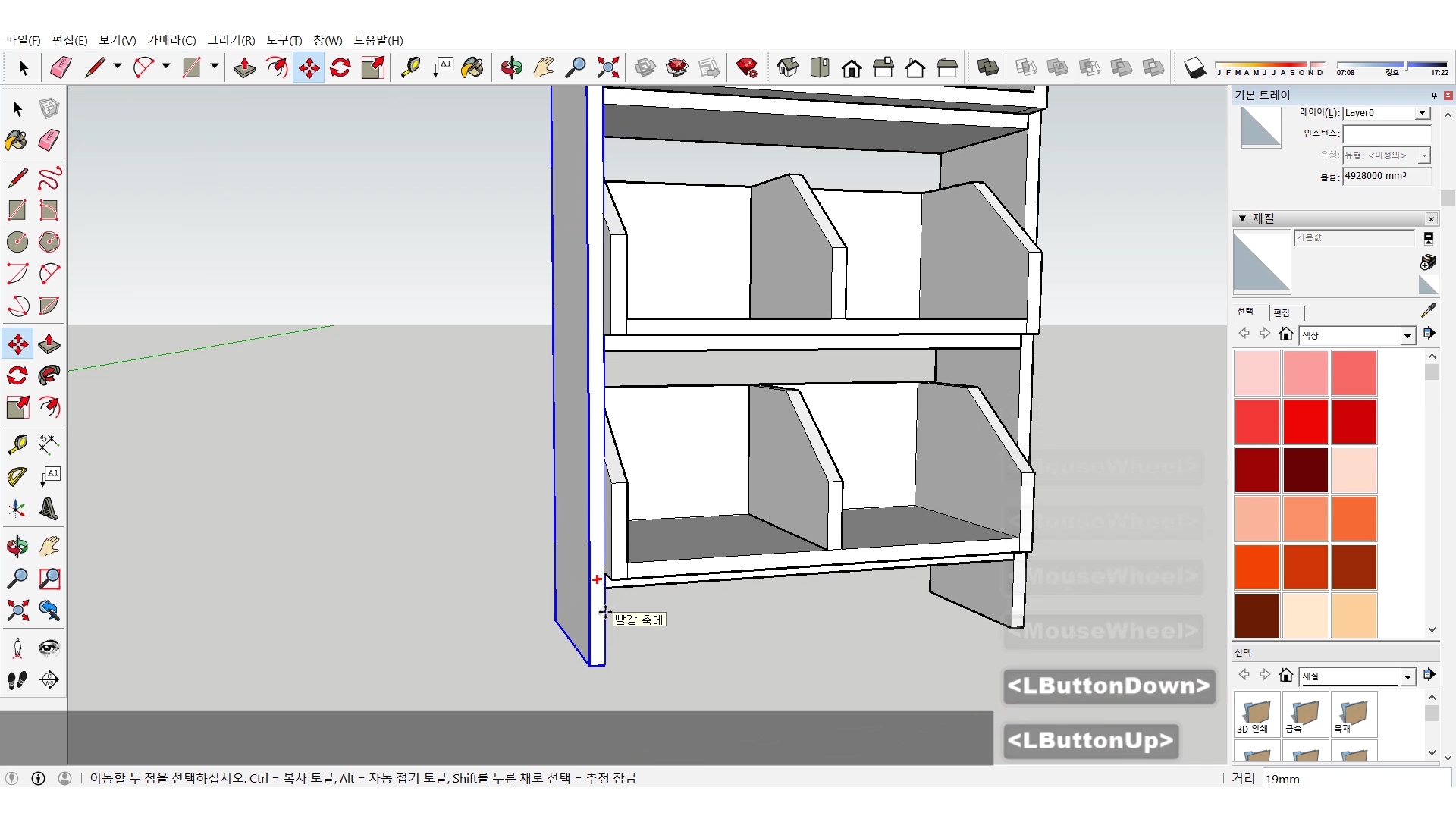

  Step 3 - 옆으로 받침들을 연결하는 사각형을 그리고 밀기/끌기로 두께와 길이를 조절하여 책장을 완성합니다.

 #영상으로 보겠습니다.

 마지막에는 책도 만들어서 배치해보았습니다. 3D의 소소한 재미라고 하면 이런 것도 있으면 좋겠다 하며 자신이 생각하는 것을 하나씩 추가하고 만들어보는 것이죠. 또 그런 생각을 뒷받침하려면 자료도 찾아보게 되겠죠. 그렇게 조금씩 발전해 나갈 수 있겠습니다.

 저는 내일 연필 소묘 시간으로 찾아오겠습니다. 감사합니다.
